芯进电子已量产第二代霍尔电流传感器，量程5A~100A
产品简介
CC692X系列是芯进推出的高性能霍尔效应电流传感器，可以有效地测量直流或交流电流，并具有高精度，出色的线性度和温度稳定性，广泛应用于工业，消费类及通信类设备。可替换Allegro ACS724,所有生产工序均在国内完成。
工作原理
CC692X系列内部集成了一颗高精度、低噪声的线性霍尔电路和一根低阻抗的主电流导线。输入电流流经内部导线，其产生的磁场在霍尔电路上感应出相应的电信号，经过内部处理电路输出电压信号。
CC692X系列采用先进的BiCMOS制程生产，内部集成的差分共模抑制电路可以让芯片输出不受外部干扰磁信号影响；集成的动态失调消除电路使 IC 的灵敏度不受外界压力和 IC 封装应力的影响。
特性
◆工作温度-40℃~125℃
◆常温误差 1%，全温误差 3%
◆静态共模输出点为50%VCC
◆非线性误差小于0.1%
◆抗干扰能力强
◆抗机械应力，磁参数不因外界压力偏移
◆ESD (HBM) 6000V
◆系统带宽250kHz，阶跃响应时间 1.2us
管脚定义
封装体温度与输入电流关系
典型应用
典型应用图

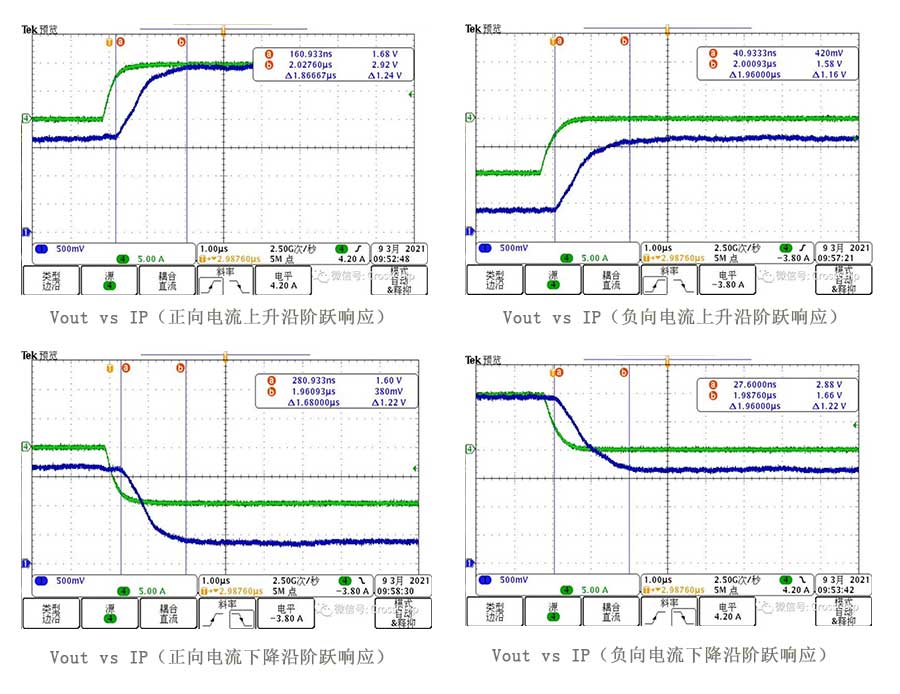

曲线&波形（20A）
