芯进电子全新推出5kV,25kA贴片电流传感器 CC6924
产品简介
CC6924是芯进电子全新推出的一款高性能电流传感器，能够有效的测量直流或交流电流，并具有精度高、出色的线性度和温度稳定性的优点，广泛应用于光伏、工业控制、新能源及通信类设备。
工作原理
CC6924由高精度、低噪声的线性霍尔集成电路，低阻抗铜排、隔离片组成。输入电流流经内部导线，其产生的磁场在霍尔电路上感应出相应的电信号，经过内部处理电路输出电压信号。
全新的框架设计，更宽的铜排，使这一款芯片拥有很低的阻抗和抗浪涌电流的性能；介电强度更大的绝缘材料，和更大的隔离片使其具有更高的绝缘耐压和冲击耐压
优势特性
◆内置低阻抗铜排，300μΩ，发热小
◆抗浪涌能力强，可耐受25kA冲击电流
◆冲击耐压11kV
◆隔离耐压5000VRMS
◆基本绝缘1200VRMS
◆测量范围20~150A
◆固定输出和比例输出两种模式
◆所有生产均在国内完成
典型应用

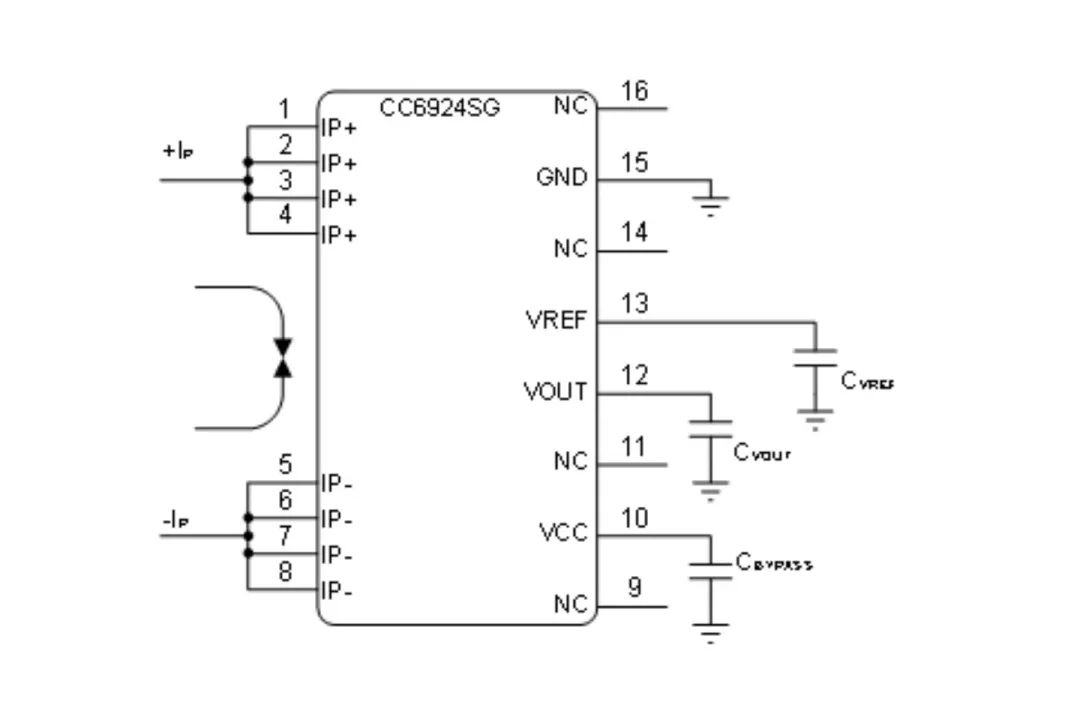

典型应用图
应用领域
光伏领域：组串式逆变器，微型逆变器，储能逆变等
汽车领域：交流充电桩，随车充电枪等
工业自动化：工业变频器，通信电源等

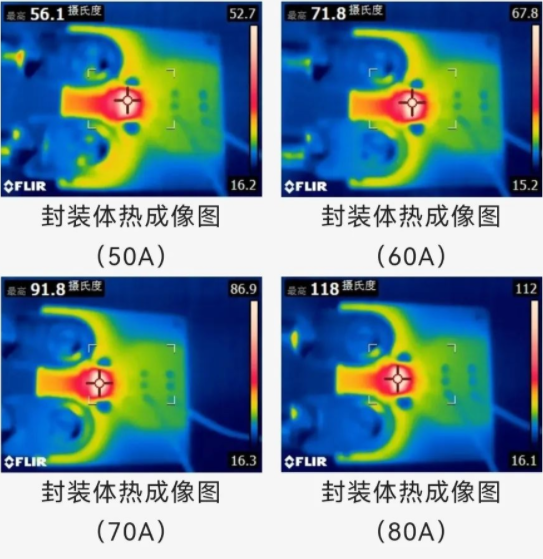

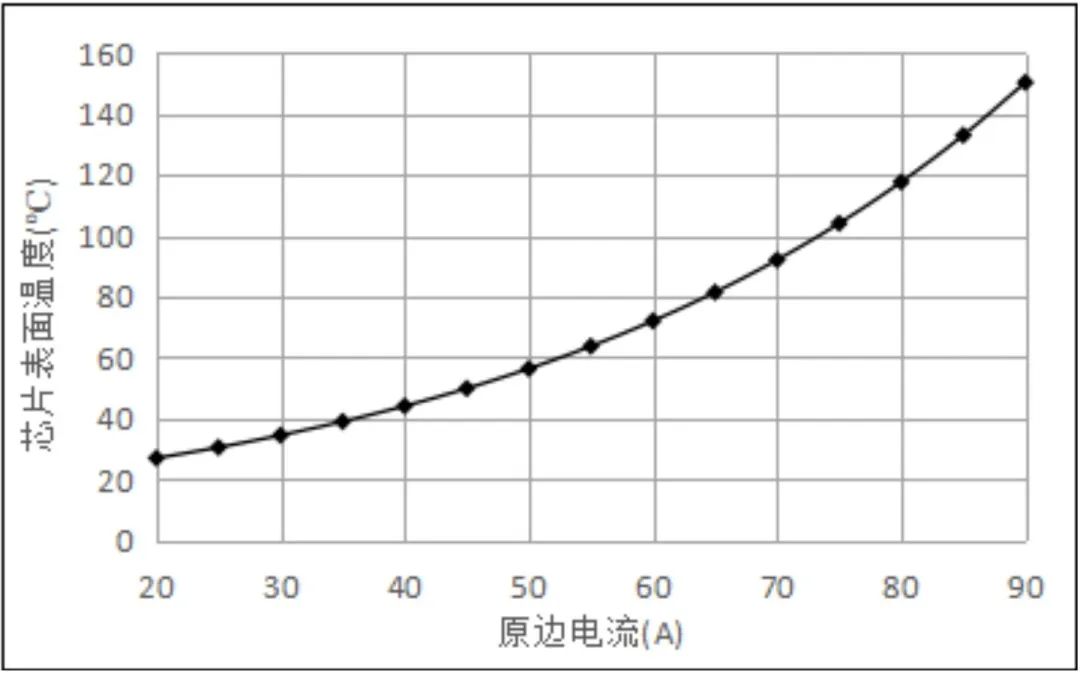

封装体温度与输入电流关系
封装体温度与输入电流关系

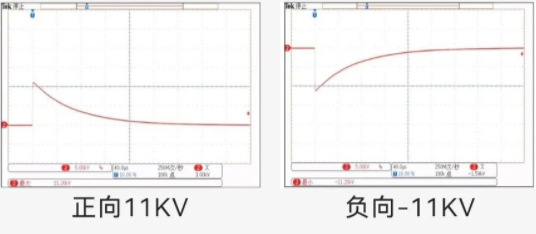

冲击电压实验（1.2/50μs）

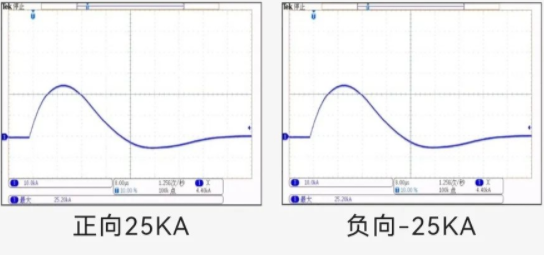

冲击电流实验（8/20μs）
